Przedmiot nr
KP00086

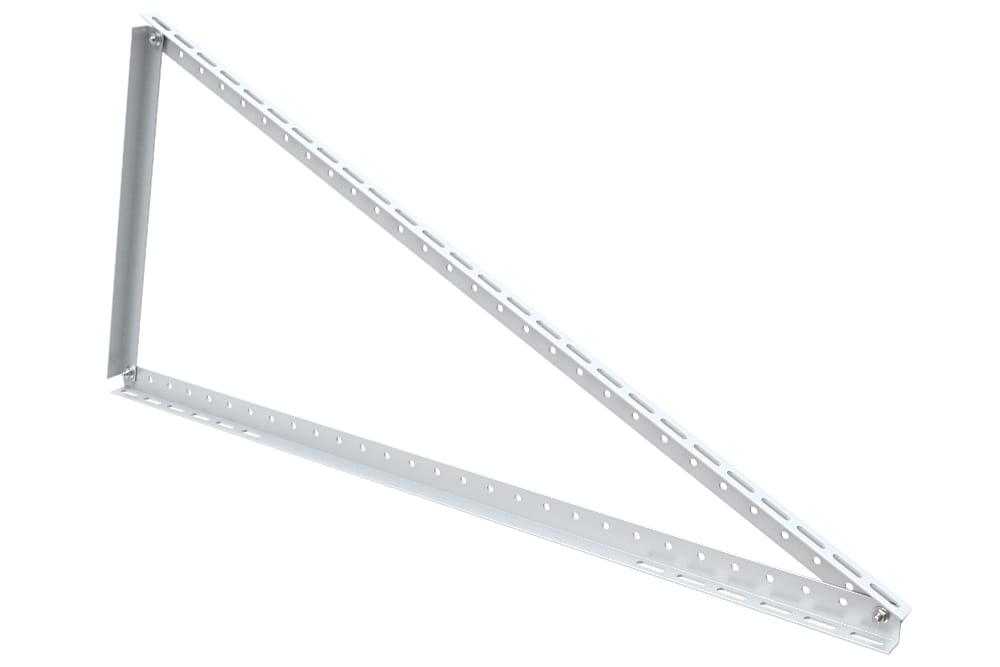

Trójkąt montażowy poziomu 10-60
Konstrukcja
Opis produktu

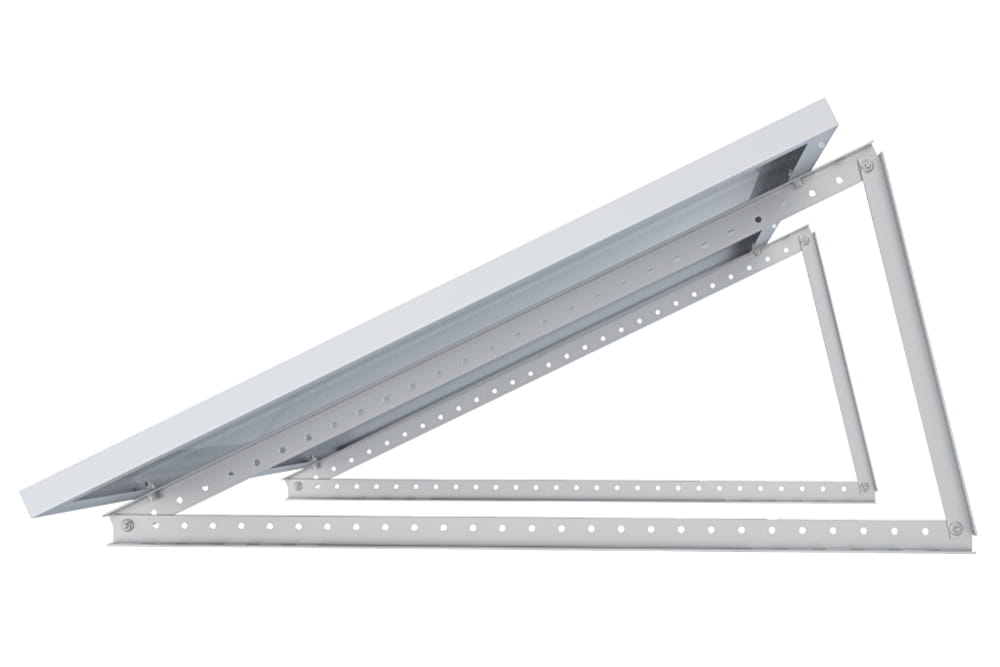

Regulowany trójkąt aluminiowy do montażu paneli fotowoltaicznych w orientacji poziomej. Przeznaczony do dachów płaskich oraz powierzchni o niewielkim nachyleniu. Umożliwia regulację kąta w zakresie 10–60° i montaż paneli od strony krótszego lub dłuższego boku. Konstrukcja wykonana jest z aluminiowych kątowników o grubości 3 mm. Podstawa i przeciwprostokątna mają wymiary 1180 × 42 × 28 mm. Otwory fasolkowe umożliwiają zastosowanie mocowania na śruby M8 lub M10.
Specyfikacja techniczna
- Zakres regulacji kąta: 10–60°
- Orientacja paneli: pozioma
- Materiał: aluminium
- Grubość kątownika: 3 mm
- Podstawa: 1180 × 42 × 28 mm, kątownik
- Przeciwprostokątna: 1180 × 42 × 28 mm, kątownik
- Otwory fasolkowe w przeciwprostokątnej: 35 × 9 mm
- Otwory fasolkowe w podstawie: naprzemiennie 35 × 9 mm oraz 35 × 10,5 mm
- Kompatybilne śruby mocujące: M8 i M10
- Zastosowanie: montaż paneli fotowoltaicznych na dachach płaskich i o małym spadku
