Przedmiot nr
KU00005

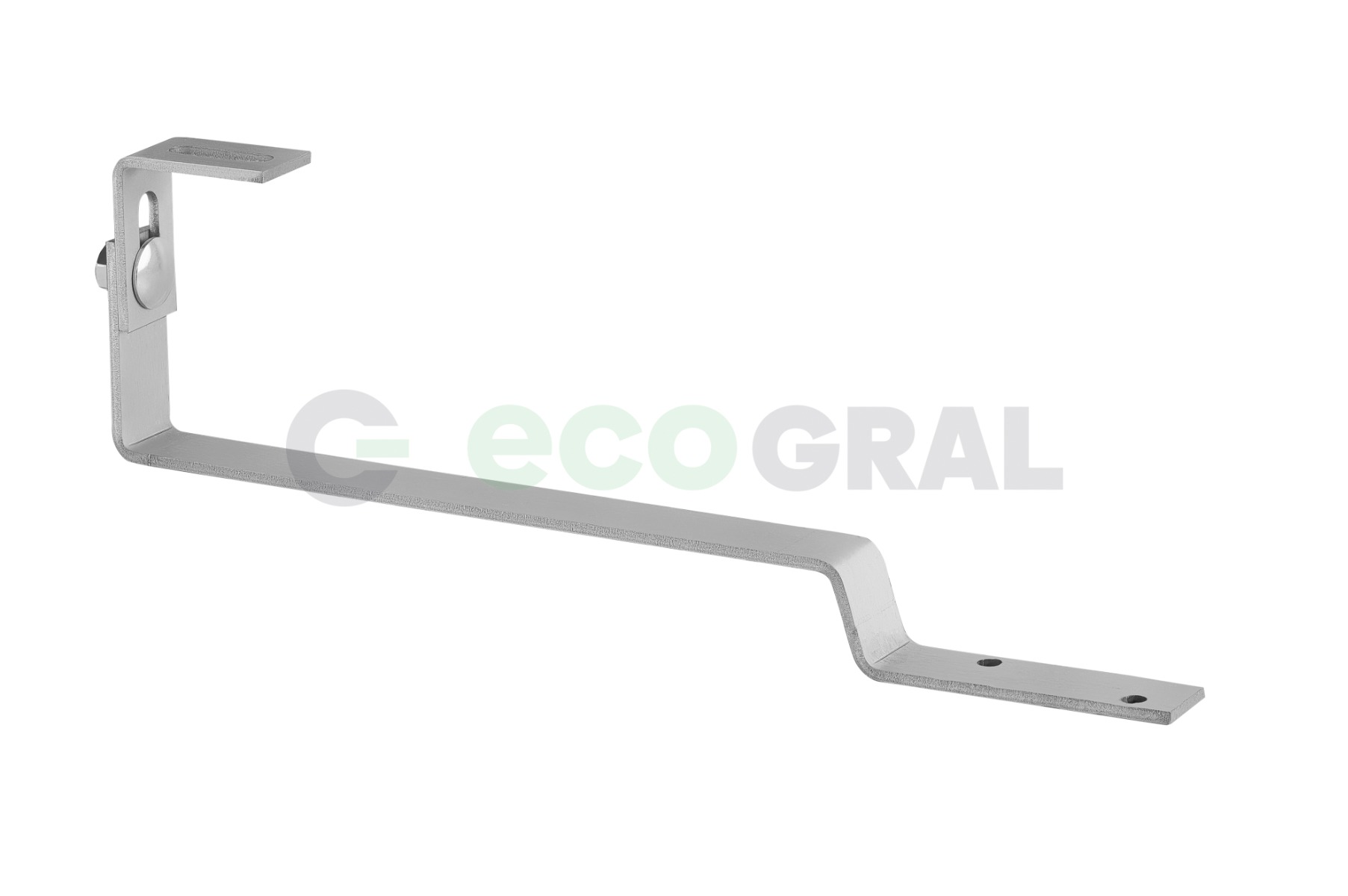

Uchwyt pod karpiówkę z regulacją
Konstrukcja
Parametry techniczne
- Długość [mm]
- 380.00
- Szerokość [mm]
- 30.00
- Wysokość [mm]
- 4.00
- Masa [kg]
- 0.52
- Moc [W]
- 17
Opis produktu
Przy montażu paneli fotowoltaicznych na dachu skośnym pokrytym dachówką karpiówką wykorzystuje się dodatkowe uchwyty, dostosowane do tego rodzaju pokrycia. Uchwyt hak pod karpiówkę z regulacją to element montażowy konstrukcji, przeznaczony do mocowania szyn montażowych paneli fotowoltaicznych na dachu skośnym budynku pokrytym dachówką typu karpiówka. Gwarantuje on właściwą stabilność całej konstrukcji. Przytwierdza się je do krokwi dachowych po uprzednim zdjęciu wierzchniej warstwy dachówki, z kolei do uchwytów mocuje się szyny montażowe. Uchwyt montuje się do dolnego kanału szyny przy pomocy śruby M10 z łbem sześciokątnym lub teowym oraz nakrętki kołnierzowej M10
Uchwyt hakowy karpiówka wymiary:
Wysokość: regulowana
Szerokość: 30 mm
Długość: 380 mm
Grubość: 4 mm
Gatunek stali: H17
Waga: 0,523 kg/szt.
